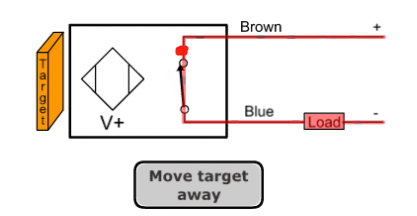

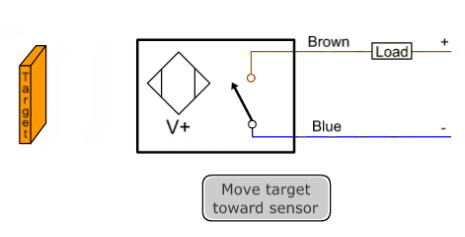

（1）傳感器也可以通過其接線配置進行分解。最常見的是2線和3線。（2）兩線制設備設計為與負載串聯。在3線配置中，三根引線中的兩根供電，而第三根用于切換負載。兩種類型都可以通過串聯或并聯配置進行戰略性接線，以節省輸入或執行邏輯。（3）兩線傳感器是最容易接線的設備，但它們會影響整體系統性能。兩線制傳感器需要來自它們正在切換的同一條線路的電源；這與它們特有的較高壓降相結合，通常限制了可以連接到兩個的實際數量。

　　此外，由于每個設備都為后續設備供電，因此響應時間等于每個設備的開啟時間之和。

　　2線制和3線制傳感器技術的區別

　　2線制和3線制傳感器技術中4-20 mA輸出信號之間究竟有什么區別？從用戶的角度來看，這個問題得到了最好的回答：2線技術中的輸出信號意味著：

　　需要更少的接線

　　更好的EMC保護，因?yàn)榭梢愿p松地過濾干擾

　　更好地防止接線錯誤

　　3線傳感器技術的唯一優點是可以實現更高的歐姆負載，即電流回路也可以在輸入阻抗相對較高的測量儀器上運行。

　　結論：除了高歐姆負載要求外，2線技術中的4-20 mA為用戶提供了明顯的優勢-也優于其他信號，例如0-10 V

　　2線傳感器基本上是一個回路供電設備，不需要單獨的電源電壓（源電壓提供給目標設備），而3線傳感器是一個自供電設備，這意味著您可以為傳感器提供源電壓，它可以直接驅動4-20 ma輸入設備，目標設備不需要任何電源電壓。

　　通常，在相同電壓水平下，與2線設備相比，3線設備可以提供更大的阻抗負載。

　　2線設備易于連接到具有正極或負極公共端的電路中，即您可以插入回路中的任何地方，而3線設備連接通常是固定的。
